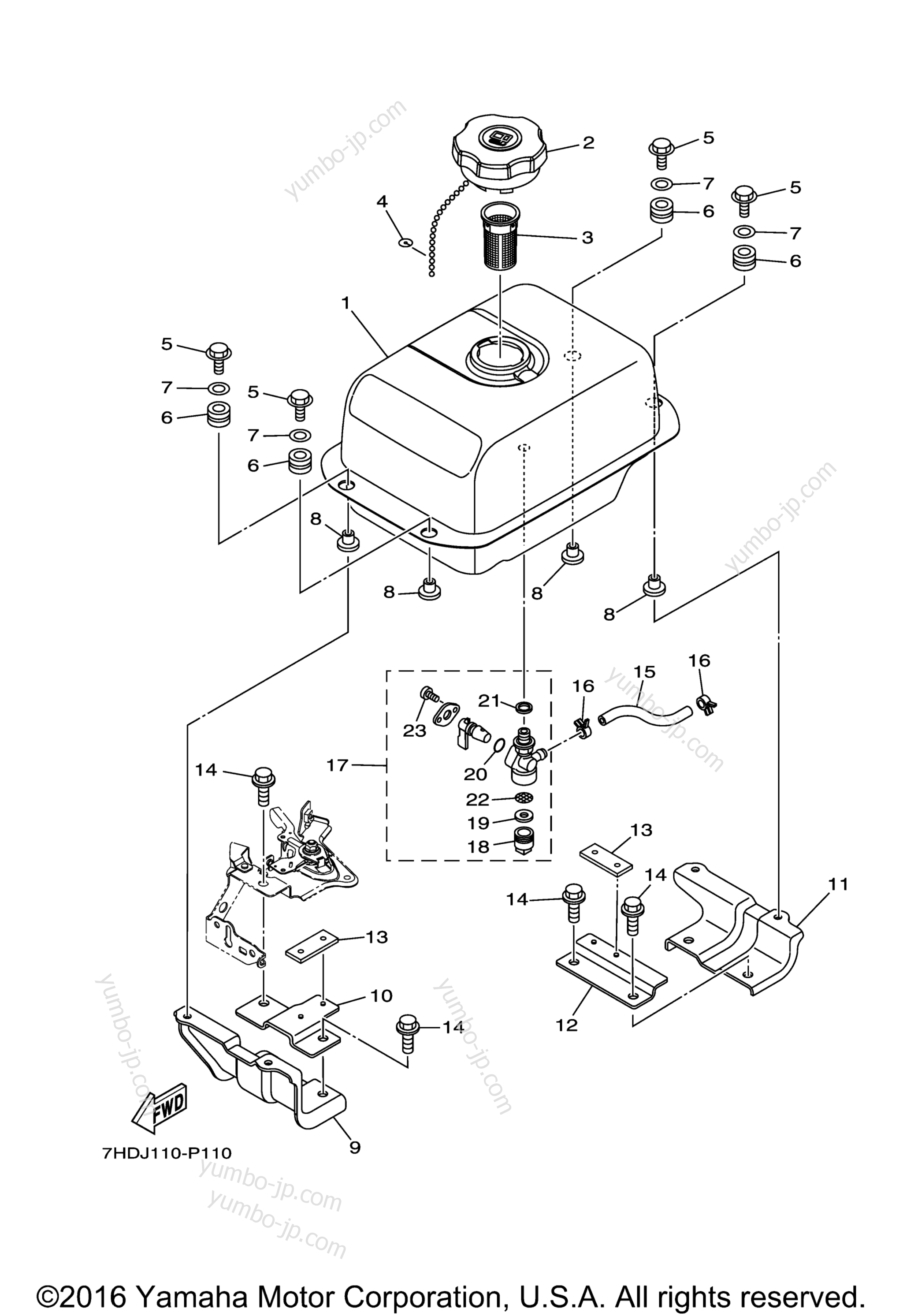

Топливный бак для двигателей YAMAHA MX360AA6L6 2016 г.
Запчасти
|
Номер
на схеме |
Каталожный номер
|
Название
|
Необходимое
количество (шт.) |
Цена за 1 шт.
|
|
|---|---|---|---|---|---|
| 1 | 7HC-F4110-00-00 | Fuel Tank Comp | 1 | по запросу | |
| 2 | 7HC-F4610-00-00 | Cap Assy | 1 |
9 747 ¥ 5 112 ₽ |
|
| 3 | 7CN-F4167-00-00 | STRAINER | 1 |
638 ¥ 335 ₽ |
|
| 4 | 7CT-F1757-00-00 | Washer, Special 1 | 1 |
125 ¥ 66 ₽ |
|
| 5 | 7CT-F4176-00-00 | Bolt 1 | 4 |
137 ¥ 72 ₽ |
|
| 6 |
90480-12475-00 |
GROMMET | 4 |
114 ¥ 60 ₽ |
|
| 7 | 90201-06085-00 | WASHER, PLATE | 4 |
148 ¥ 78 ₽ |
|
| 8 | 90387-068K8-00 | COLLAR | 4 |
239 ¥ 125 ₽ |
|
| 9 | 7HC-F4115-10-00 | Stay, Fuel Tank 1 | 1 |
3 329 ¥ 1 746 ₽ |
|
| 10 | 7HC-F4117-00-00 | Stay, Fuel Tank 3 | 1 |
809 ¥ 424 ₽ |
|
| 11 | 7HC-F4116-10-00 | Stay, Fuel Tank 2 | 1 |
3 169 ¥ 1 662 ₽ |
|
| 12 | 7HC-F4118-00-00 | Stay, Fuel Tank 4 | 1 |
502 ¥ 263 ₽ |
|
| 13 | 7VB-F4181-00-00 | Damper, Locating 1 | 2 |
262 ¥ 137 ₽ |
|
| 14 | 95812-08020-00 | BOLT, FLANGE | 4 |
137 ¥ 72 ₽ |
|
| 15 |
7CA-24311-10-00 |
Pipe, Fuel 1 | 1 |
695 ¥ 365 ₽ |
|
| 16 | 90467-09806-00 | CLIP | 2 |
171 ¥ 90 ₽ |
|
| 17 | 7CN-F4500-00-00 | Fuel Cock Assy 1 | 1 |
2 189 ¥ 1 148 ₽ |
|
| 18 | 7J3-24521-00-00 | . .Cup, Filter | 1 |
205 ¥ 108 ₽ |
|
| 19 | 4X8-24565-00-00 | . .Gasket | 1 |
707 ¥ 371 ₽ |
|
| 20 | 7NJ-24534-00-00 | . .Seal, Cock | 1 |
274 ¥ 144 ₽ |
|
| 21 | 7NJ-24532-00-00 | . .Gasket | 1 |
91 ¥ 48 ₽ |
|
| 22 | 7NJ-24515-01-00 | . .Net, Filter 2 | 1 |
137 ¥ 72 ₽ |
|
| 23 |
98517-03008-00 |
. .Screw, Pan Head | 2 |
205 ¥ 108 ₽ |
В данном каталоге представлены запчасти для двигателя YAMAHA MX360AA6L6 2016 г..
Как пользоваться каталогом:
- Найти необходимый узел, как пример: Топливный бак для YAMAHA MX360AA6L6 2016 г..
-
Определить нужную запчасть.
Например:
- 1 / 7HC-F4110-00-00 / Fuel Tank Comp / по запросу
- 23 / 98507-03008-00 / . .Screw, Pan Head / 205 ¥ ( 108 ₽ )
- Если у запчасти нет цены и стоит {по запросу} — Вы можете отправить запрос к нам и после получения ответа от производителя мы дадим Вам знать по электронной почте.
- Бывает так, что у запчасти есть несколько каталожных номеров — просим Вас проверить верность подбора номера или уточнить у менеджера нашей компании.
Заказ обрабатывается в Японии в среднем в течение 1 недели после оплаты.
После поступления запчастей к нам на склад Вы сможете создать посылку (указать данные для отправки, выбрать способ доставки) — мы упакуем и сообщим стоимость доставки. Вы оплатите, и мы отправим посылку к Вам с номером для отслеживания.
Если у Вас есть вопросы по работе — просим Вас не стесняться задать их менеджеру по почте info@
